Форм-фактор материнской платы. Совместимость комплектующих для ПК.

В общих чертах, форм-фактор - параметр, задающий размеры и форму комплектующих.

Важно помнить, что форм-фактор является важным, но не единственным аспектом при подборе комплектующих для ПК.
Итак, все компоненты системы изначально подключаются к материнской плате. А материнская плата в свою очередь размещается в корпусе. Соответственно форм-фактор материнки и корпуса должны быть совместимы.

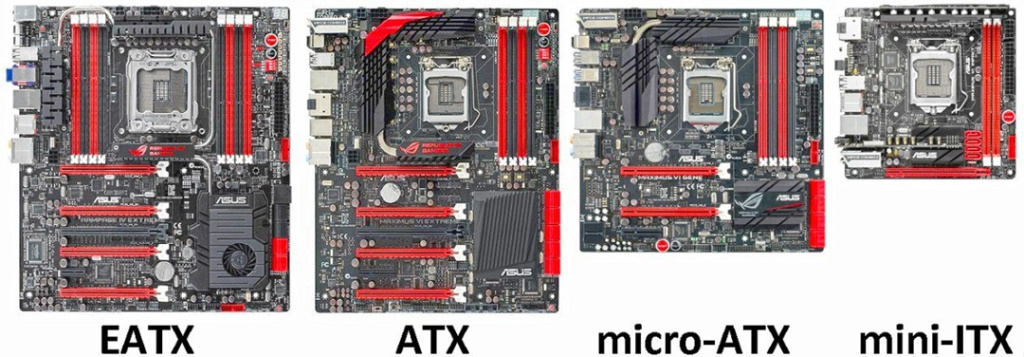

Наиболее распространенными форм-факторами материнских плат являются:

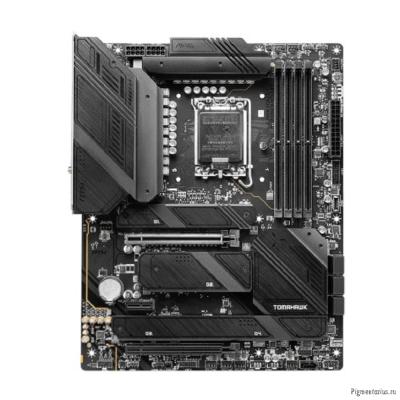

Материнская плата eATX

Форм-фактор eATX самый крупный из стандартных: платы имеют высоту 305 мм, а ширина может варьироваться до 330 мм.

На таких платах может размещаться до 4, реже до 8 слотов оперативной памяти, до 5 слотов M.2 и до 7 слотов PCIe, из них до 4 слотов под видеокарту и слоты для периферии.

Платы такого форм-фактора выбирают для мощных рабочих станций или для сборки топовых игровых ПК. Увеличенный размер позволяет разместить большее количество компонентов, а сокеты таких плат подходят для топовых серий процессоров.

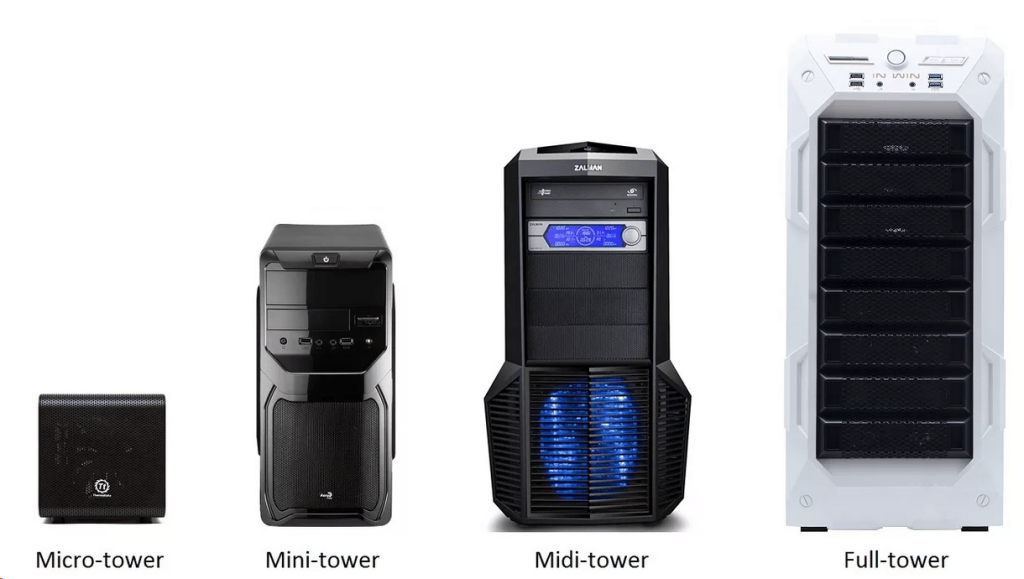

Корпус к такой плате нужен форм-фактора Full или Midi Tower.

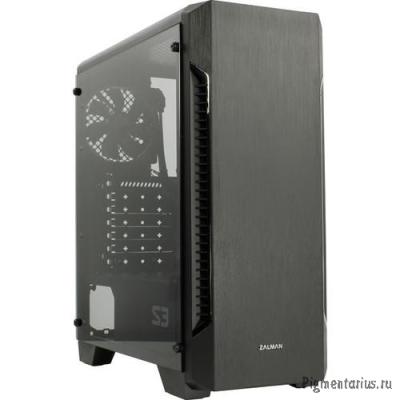

Full Tower - корпус высотой более 50 см и шириной от 20 см. Такой размер позволяет без труда установить крупные видеокарты, массивное башенное или водяное охлаждение, большое количество плат расширения и накопителей. А также организовать кабель-менеджмент и реализовать дизайнерские или кастомные задумки.

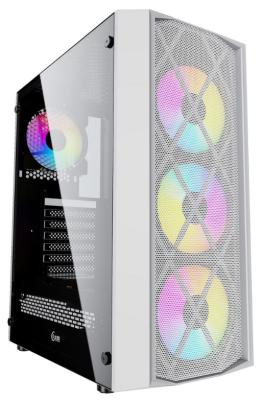

Midi Tower - самый популярный и универсальный форм-фактор корпуса. Высота до 50 см и ширина до 25 см позволяют легко расположить самые распространенные форм-факторы материнских плат, установить достаточное количество накопителей и плат расширения, а также уместить башенный кулер или водяное охлаждение.

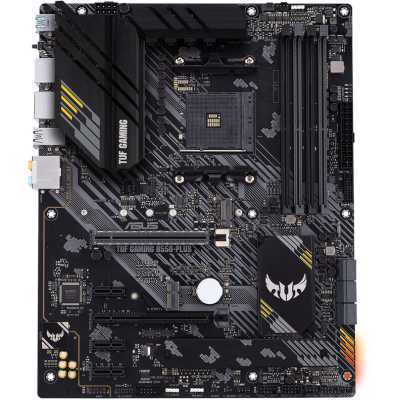

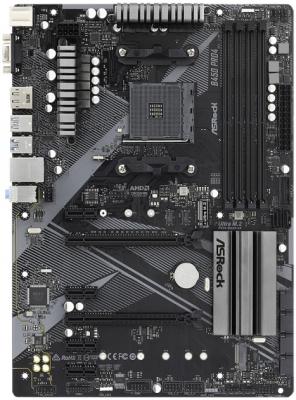

Материнская плата ATX

Форм-фактор ATX - самый универсальный и распространенный сегодня формат материнских плат для ПК. Размеры платы 305 мм × 244 мм, позволяют разместить до 4 слотов под оперативную память, до 5 слотов M.2 и до 7 слотов PCIe - основной слот ×16 для видеокарты, остальные — ×1, ×4 или ×8 для периферии.

Такого набора хватит и для офисной или домашней сборки, и для игровой машины.

К платам форм-фактора ATX также подойдут корпуса форм-фактора Full или Midi Tower.

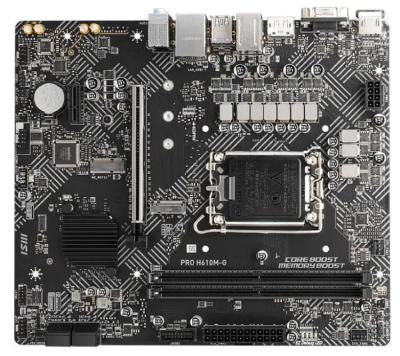

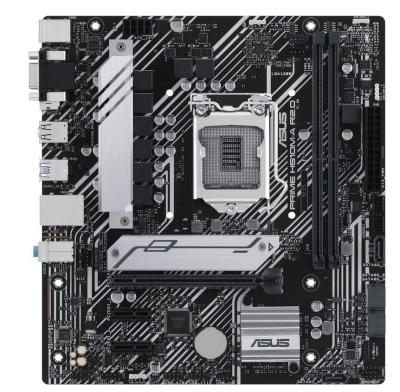

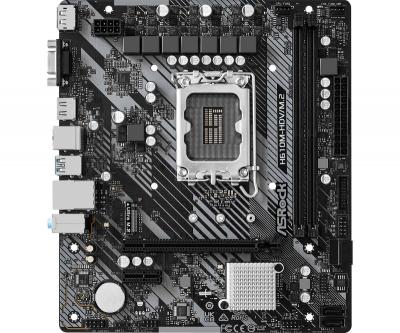

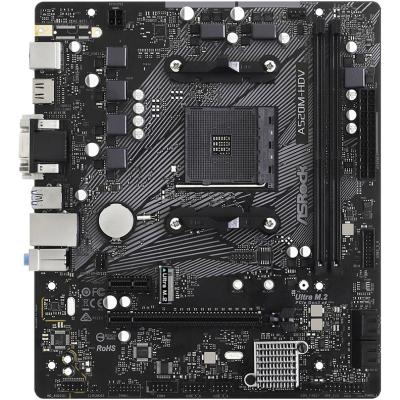

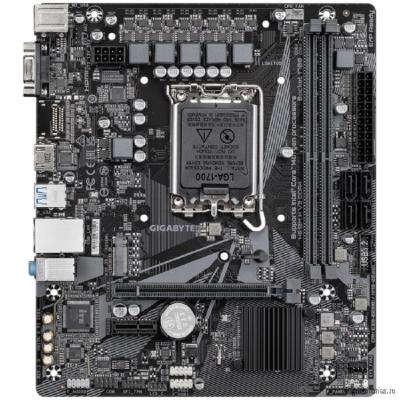

Материнская плата mATX

Еще один распространенный форм-фактор материнских плат micro ATX, или сокращенно mATX. Такие платы имеют квадратную форму с размерами 244 мм × 244 мм. Они не сильно отличаются по количеству слотов от ATX, имеют до 4 слотов для оперативной памяти, до 3 разъемов М.2 и до трех слотов PCIe, например, один ×16 для видеокарты и два ×1 для периферийных устройств.

Таким образом, функционально они практически не отличаются от среднего сегмента ATX. При этом меньший размер позволяет использовать для сборки более компактные корпуса форм-фактора Mini Tower (mini-ITX), которые отлично впишутся в домашнее или офисное пространство.

Корпус форм-фактора Mini-Tower (mini-ITX) отличаются компактным размером - высота от 30 см до 45 см и ширина от 15 см до 25 см. Сюда можно установить материнку форм-фактора Micro-ATX или Mini-ITX и он оптимален для самых базовых конфигураций домашних и офисных машин.

Также, такую материнку можно расположить и корпусах Full или Midi Tower, при необходимости.

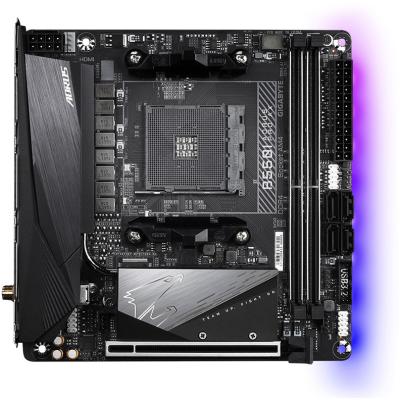

Mini-ITX

Самый компактный из стандартных размеров плат - это плата Mini-ITX, ее габариты всего 170 мм × 170 мм. На платах форм-фактора mini ITX есть: не больше 2 слотов под оперативную память, не более 3 слотов M.2 и 1 слот под видеокарту.

Такая плата подойдет даже для самых компактных корпусов формата SFF - размер измеряют в литрах. При использовании такого сочетания необходимо очень внимательно подбирать остальные комплектующие, учитывать их габариты и тепловыделение — если они будут расположены слишком плотно, велик риск перегрева.

Существуют и другие типоразмеры материнских плат, они используются в готовых сборках от крупных производителей или в специфических рабочих станциях.

На них мы останавливаться не будем. А поговорим об еще одном компоненте ПК, при выборе которого форм-фактор имеет значение - блок питания.
Основной характеристикой и критерием подбора блока питания, безусловно, является его мощность. Однако, не стоит забывать и о размерах.

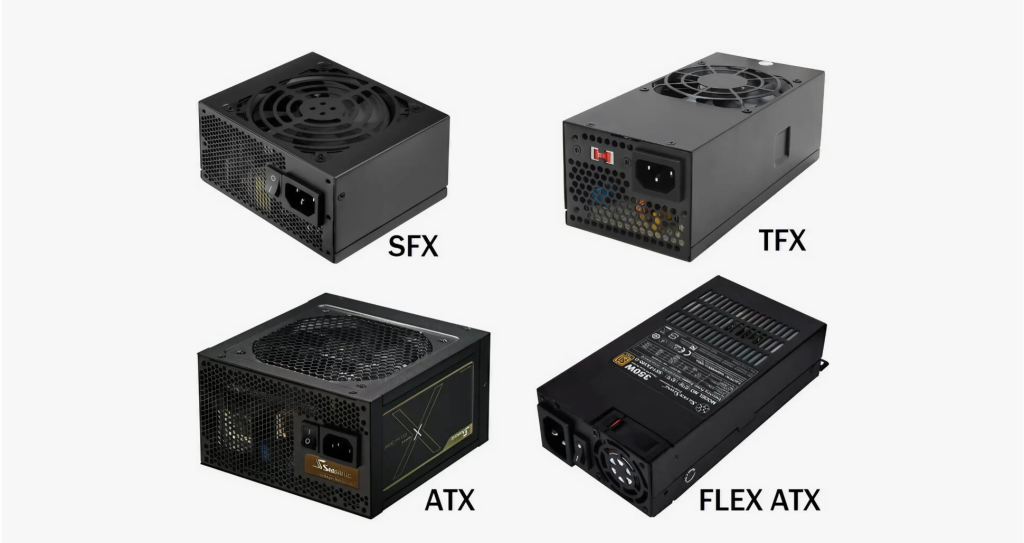

  Основные форм-факторы блоков питания:

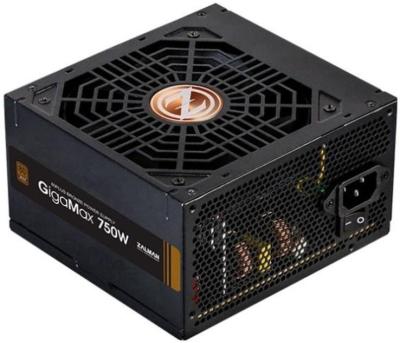

ATX

Форм-фактор ATX наиболее распространенный размер блока питания - ширина 150мм, высота 86 мм, длина от 140 мм до 220 мм, являющийся основным стандартом ПК.

Этот факт обусловлен поддержкой большого числа системных конфигураций, т.е. эти блоки питания совместимы с большинством типов корпусов, таких как Full Tower, Midi Tower, Mini Tower и материнских плат и имеют стандартный набор разъемов для питания компонентов ПК.

При использовании в корпусе Mini Tower обязательно нужно обратить внимание на длину БП.

Кроме этого блоки питания форм-фактора ATX обеспечивают оптимальную циркуляцию воздуха внутри корпуса.

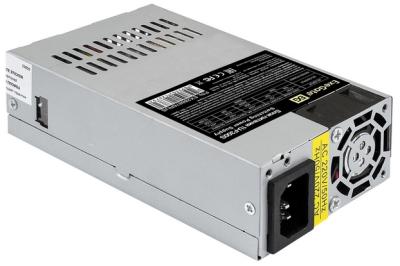

Flex-ATX

Это уменьшенная версия стандарта ATX, его размеры 150 мм в длину, 80 мм в ширину и 40 мм в высоту, ориентированы на компактные и низкопрофильные корпуса, например Mini Tower или Slim Case.

Такие блоки питания сочетают в себе компактный размер и основной функционал форм-фактора ATX, что позволяет создавать небольшие по размеру, но производительные системы и использовать их в компактных серверах.

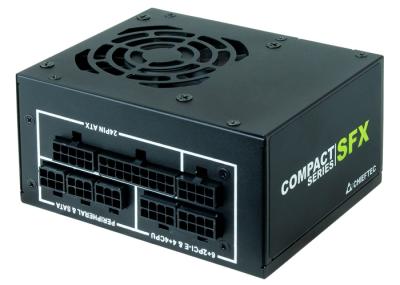

SFX

Блоки питания форм-фактора SFX разработаны специально для максимально компактных корпусов форм-фактора Micro Tower и SFF или тонких Mini Tower и Slim Case.

Размеры 100 мм х 125 мм и 63,5 мм в высоту. Несмотря на свои небольшие габариты данные БП совместимы с большинством современных CPU и являются стабильным и мощным источником питания.

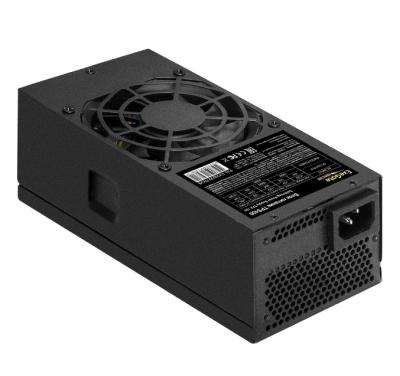

TFX

Еще один миниатюрный форм-фактор, имеющий габариты 175 мм х 85 мм х 65 мм и предназначенный для миниатюрных корпусов и питанием 300-400 Вт.

Отлично подойдет для питания офисных ПК. Блоки питания TFX отличаются вытянутой узкой конструкцией, которая позволяет использовать их в ограниченном пространстве, освобождая место под другие комплектующие.

При работе эти блоки питания практически бесшумны и поддерживают интеграцию системы охлаждения.

Что же касается совместимости БП с материнской платой, здесь нужно обратить внимание на коннекторы для подключения питания.

Ниже представлена таблица совместимости форм-факторов блоков питания, типы разъемов и форм-факторы материнских плат, с которыми их обычно используют:

Форм-фактор БП	Тип коннекторов мат.платы	Форм-фактор мат.платы
ATX	Основной 20/24-pin, плюс 4-pin +12 В	ATX, micro ATX, BTX, micro BTX
Flex ATX	Основной 24-pin, плюс 4-pin +12 В	micro ATX, Flex ATX, micro BTX, pico BTX, nano BTX, Mini-ITX, DTX
SFX	Основной 20/24-pin, плюс 4-pin +12 В micro	ATX, Flex ATX, micro BTX, pico BTX, Mini-ITX, DTX
TFX	Основной 20/24-pin, плюс 4-pin +12 В	micro ATX, Flex ATX, micro BTX, pico BTX, Mini-ITX, DTX



Для выбора совместимых комплектующих вы всегда можете обратиться к нашим специалистам.
